Συγκόλληση με ηλεκτρική αντίσταση

Ηλεκτρική αντίσταση

Η συγκόλληση με αντίσταση, που μερικές φορές ονομάζεται ηλεκτροσυγκόλληση με ηλεκτρική αντίσταση (ERW), είναι μια διαδικασία με την οποία τα μέταλλα μπορούν να ενωθούν με την εφαρμογή πίεσης και τη διεξαγωγή ισχυρού ηλεκτρικού ρεύματος μέσω του μεταλλικού πλαισίου για να θερμανθεί ο σύνδεσμος συγκόλλησης και να λιώσει τα μέταλλα, σφυρηλατώντας και πιέζοντας τα μεταξύ τους. Η ηλεκτροσυγκόλληση με αντίσταση έχει διάφορες μορφές και εφαρμογές γεγονός που την καθιστά μια διαδικασία με υψηλό κόστος.

Πώς λειτουργεί η συγκόλληση με αντίσταση;

Η συγκόλληση με αντίσταση χρησιμοποιείται γενικά για την ένωση δύο απλών μεταλλικών τεμαχίων. Ένα ηλεκτρικό ρεύμα παρέχεται στα μεταλλικά φύλλα (ή σε οποιαδήποτε τεμάχια εργασίας που ενώνονται) μέσω ηλεκτροδίων συγκόλλησης που ασκούν δύναμη στα φύλλα. Αυτή η δύναμη στη συνέχεια μετατρέπεται σε θερμότητα. Η θερμότητα παράγεται έτσι ώστε να λιώνει το μέταλλο στο σημείο που ενώνονται το σημείο «αντίστασης» Στη συνέχεια, το ηλεκτρόδιο εξάγει θερμότητα από την τετηγμένη περιοχή συγκόλλησης που σχηματίζει μια τήξη λίμνης συγκόλλησης στο σημείο όπου στερεοποιείται.

Τύποι συγκόλλησης με αντίσταση

Υπάρχουν πολλές διαδικασίες συγκόλλησης με αντίσταση με διαφορετικές χρήσεις, όπως η συγκόλληση με ακριβές σημείο, η συγκόλληση με ραφή και η συγκόλληση άκρου. Κάθε ένα έχει διαφορετική συγκεκριμένη εφαρμογή συγκόλλησης που το καθιστά βέλτιστο για μια συγκεκριμένη κατάσταση.

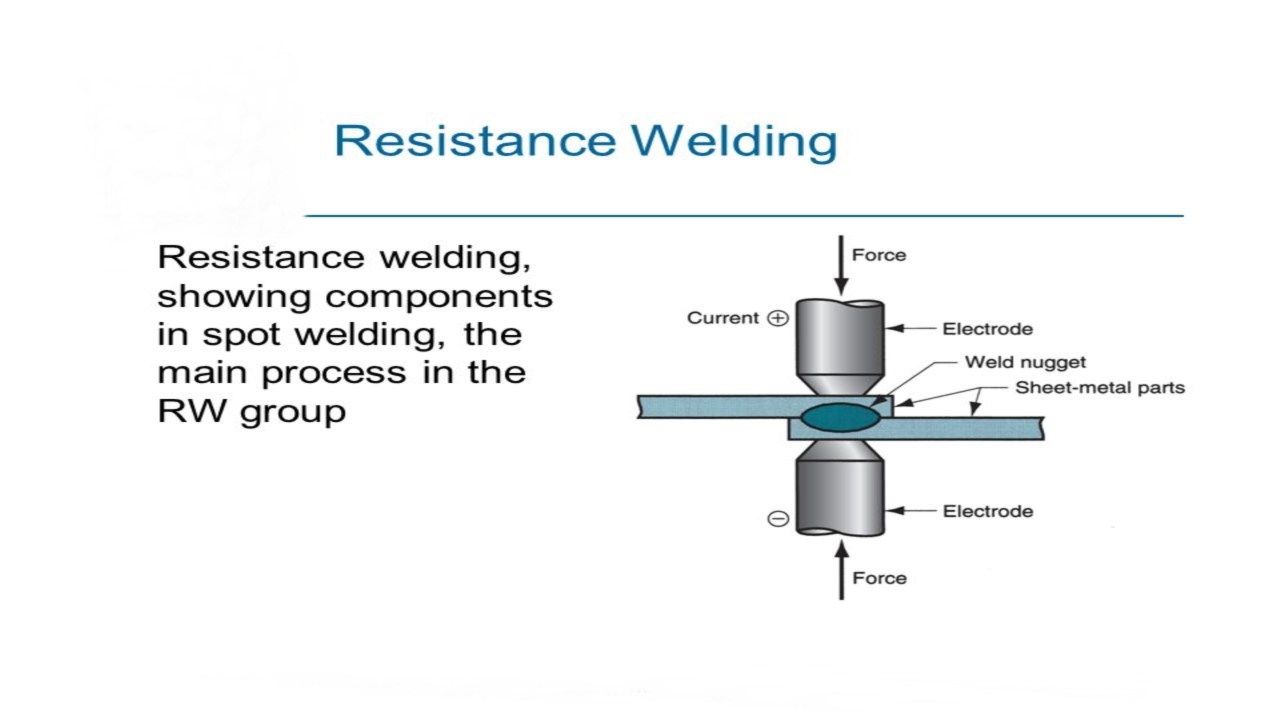

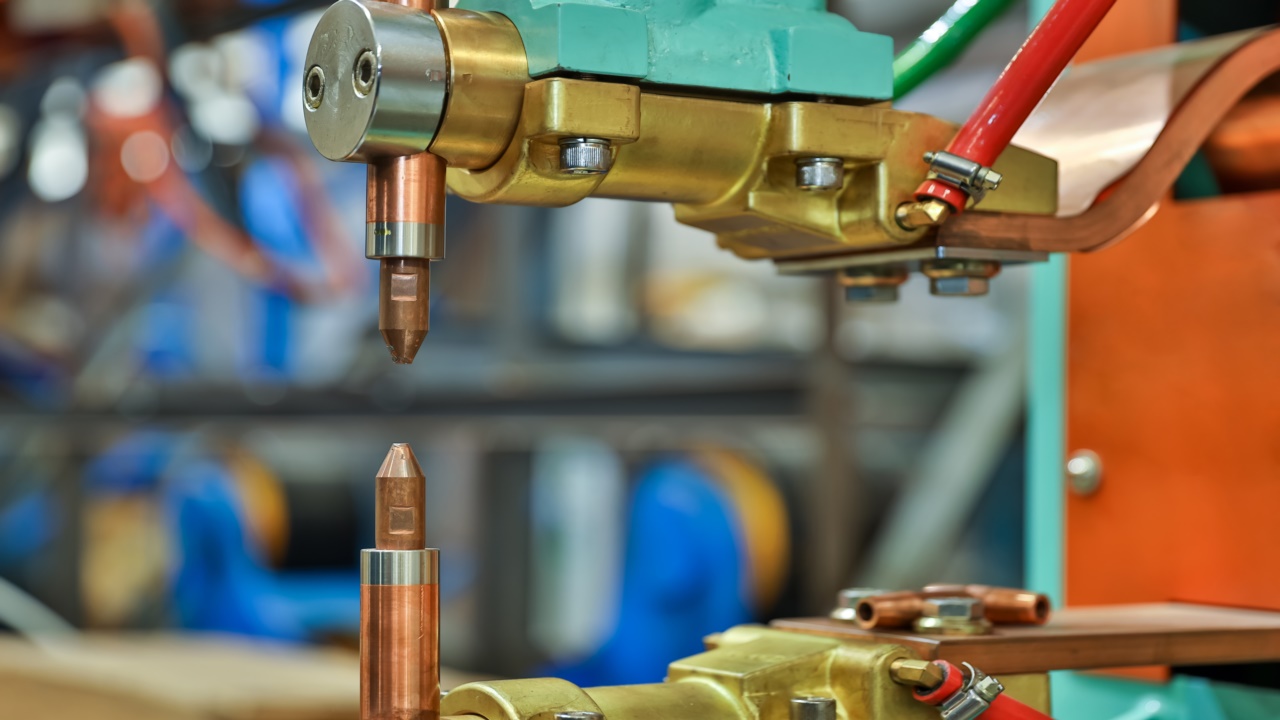

Αντίσταση σημειακής συγκόλλησης

Η συγκόλληση με αντίσταση σημείου έχει χρησιμοποιηθεί εκτενώς στην αυτοκινητοβιομηχανία για την ένωση χάλυβα και στην αεροδιαστημική βιομηχανία για εξαρτήματα σκελετού αεροσκαφών κατασκευασμένα από κράματα αλουμινίου. Είναι μια από τις παλαιότερες και απλούστερες μορφές συγκόλλησης με αντίσταση, στην οποία παράγεται ένα ψήγμα συγκόλλησης περνώντας ένα ηλεκτρικό ρεύμα μεταξύ των δύο μεταλλικών στοιχείων, ενώ συγκρατούνται μεταξύ τους μεταξύ ηλεκτροδίων, συνήθως κατασκευασμένα από κράματα με βάση τον χαλκό λόγω των ανώτερων αγώγιμων ιδιοτήτων του.

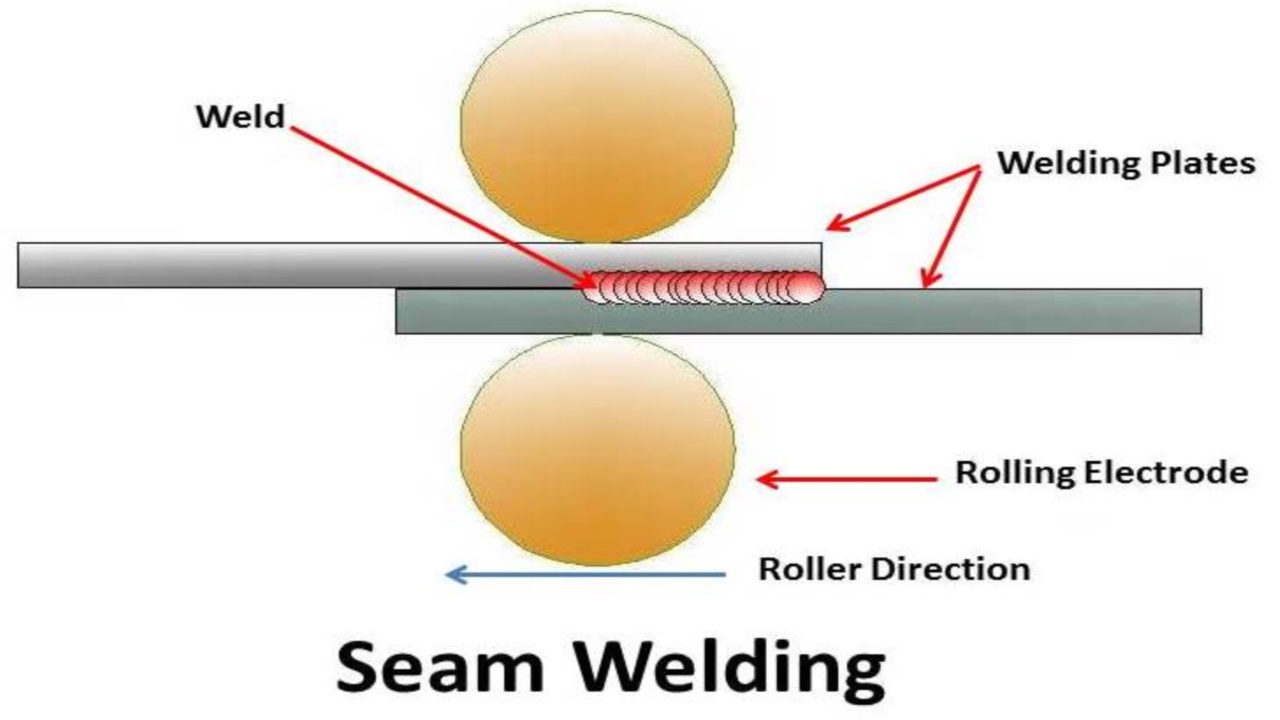

Συγκόλληση ραφής με αντίσταση

Η συγκόλληση με αντιστασιακή ραφή είναι μια παραλλαγή της τυπικής μορφής συγκόλλησης σημείου, ωστόσο αντί για το σημείο ένα ψήγμα, παράγεται μια σειρά από επικαλυπτόμενα ψήγματα. Αυτό γίνεται συνήθως με την αντικατάσταση των συμβατικών ηλεκτροδίων σημειακής συγκόλλησης με τροχούς, οι οποίοι περιστρέφονται καθώς τα εξαρτήματα τροφοδοτούνται μεταξύ τους. Έτσι, η διαδικασία παράγει μια συνεχή συγκολλημένη ραφή και όχι ένα μόνο σημείο. Η συγκόλληση με ραφές χρησιμοποιείται συχνά στην παραγωγή δοχείων λεπτού φύλλου, στεγανών δοχείων, όπως δεξαμενές καυσίμου, και γενικά είναι ακατάλληλη για τη συγκόλληση αλουμινίου.

Συγκόλληση προβολής αντίσταση

Η συγκόλληση με προβολή αντίστασης είναι μια μορφή συγκόλλησης με αντίσταση όπου η ηλεκτρική ενέργεια, η δύναμη και ο χρόνος συγκόλλησης συγκεντρώνονται σε ανυψωμένες «προεξοχές» σε όλη την επιφάνεια. Η συγκόλληση με προεξοχή χρησιμοποιείται γενικά για συγκολλήσεις που χρησιμοποιούν παχύτερα υλικά από τα λεπτότερα μεταλλικά τεμάχια για τα οποία απαιτείται συνήθως η συγκόλληση με σημείο, και συχνά όχι μέταλλα. Χρησιμοποιείται κυρίως στην ηλεκτρική, την αυτοκινητοβιομηχανία και τις κατασκευαστικές βιομηχανίες.

Αντίσταση Συγκόλλησης

Η συγκόλληση με αντίσταση είναι μια διαδικασία κατά την οποία τα δύο εξαρτήματα παρόμοιας διατομής μπορούν να ενωθούν μεταξύ τους σε μία λειτουργία που λαμβάνει χώρα ταυτόχρονα σε όλο το προσβεβλημένο αντικείμενο, και όχι μόνο σε μικρά σημεία. Η εφαρμογή συγκόλλησης της συγκόλλησης άκρου είναι συχνά σε σύρματα και ράβδους με μικρές μετρήσεις διαμέτρου, γενικά έως περίπου 16 mm διάμετρο.

Flash Butt Welding

Η συγκόλληση με φλας είναι παρόμοια, αλλά στην περίπτωση αυτή η μεταφορά ενέργειας παρέχεται κυρίως από τη θερμότητα αντίστασης που προκύπτει από τα ίδια τα εξαρτήματα. Αυτός είναι ένας ταχύτερος τύπος συγκόλλησης με αντίσταση όπου ο συγκολλητής ενώνει τα εξαρτήματα εφαρμόζοντας κάποια πίεση και στη συνέχεια περνώντας ένα βαρύ ρεύμα μέσω της άρθρωσης που καίει τις επιφανειακές ανωμαλίες.

Αφού η συγκόλληση έχει δημιουργήσει αρκετή θερμότητα, τα μέρη συνδέονται εφαρμόζοντας θερμότητα και πίεση ταυτόχρονα. Αυτό παράγει μια σφυρηλάτηση συγκόλλησης χωρίς να παραμένει λιωμένο μέταλλο στον σύνδεσμο. Το βασικό πλεονέκτημα της συγκόλλησης με αντίσταση είναι ότι δεν απαιτούνται άλλα υλικά όπως προστατευτικά αέρια, ροές ή ράβδος πλήρωσης για την ένωση των μετάλλων.
